概 述

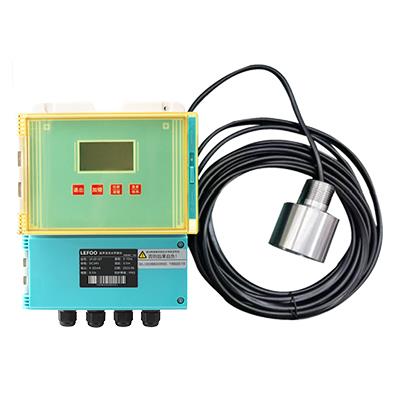

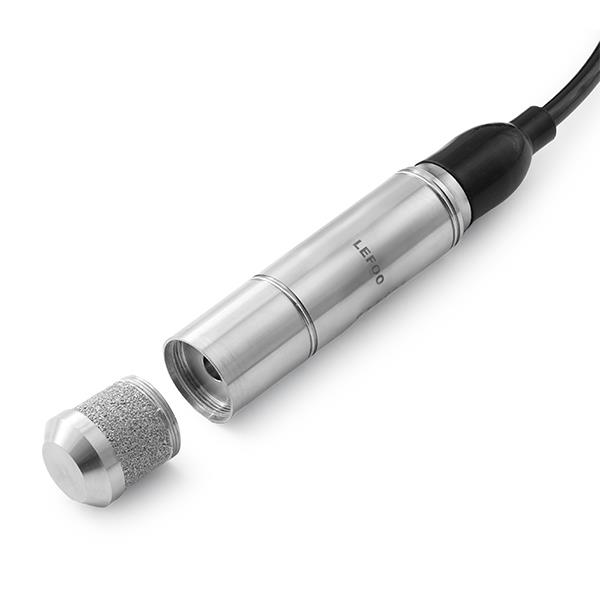

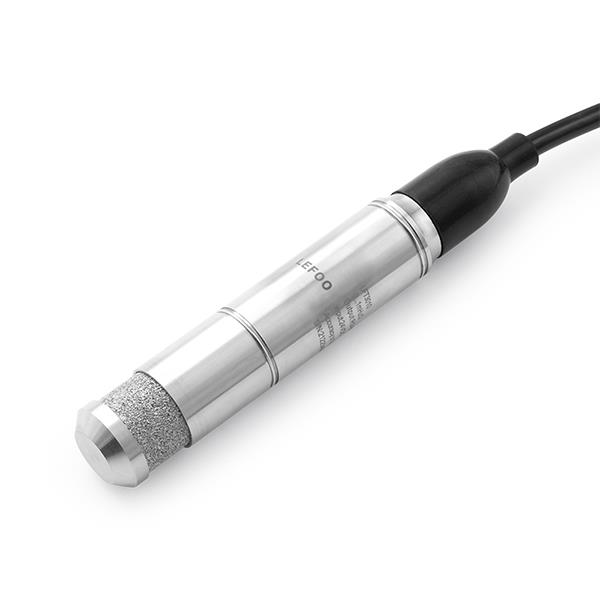

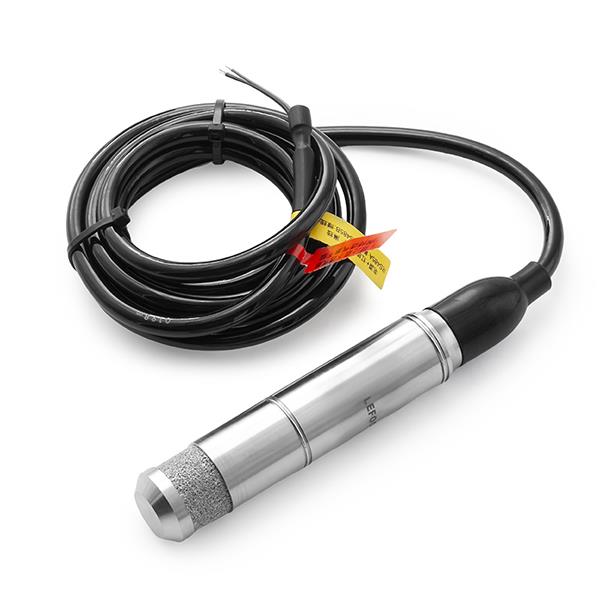

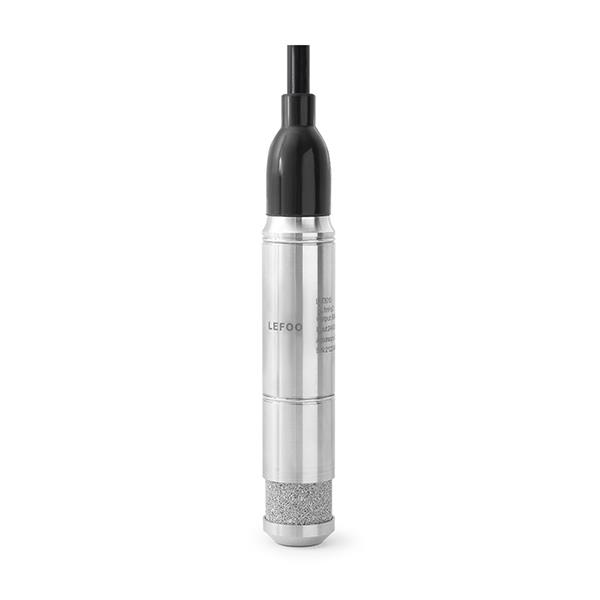

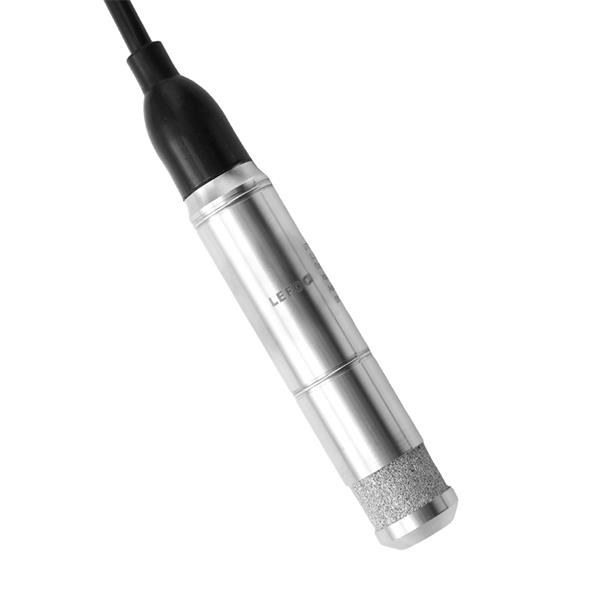

LFT3010防泥沙型液位變送器采用全密封潛入式結構。該型變送器選用經過長期穩定性和可靠性試驗的壓力傳感器及高精度的信號調理專用電路裝入一個不銹鋼殼體組成，一體化的結構和標準化的信號，為現場使用和自動化控制提供了方便。該產品外殼采用全焊接工藝，同時在殼體、電纜等各個環節的連接都進行了多重設計的可靠密封，內部采用全灌封工藝，確保了該產品有很好的使用壽命。該產品獨特的設計是采用了定制的過濾環結構，可有效防止河流湖泊中的水草等雜質纏繞和泥沙等顆粒雜質的堵塞。過濾環易拆卸、易清洗，可重復多次使用。該產品能長期穩定的在泥沙沉淀、水草環境中持續穩定監測液位的變化。
技術參數
|
量程① |
|
|
量程 |
0～1...500mH2O/0~10kPa...5MPa |
|
過載 |
1.5倍滿量程 |
|
測量介質 |
|
|
介質類型 |
與接觸材料兼容的各種液體 |
|
輸出信號/電源 |
|
|
輸出信號/電源 |
二線制：4~20mA /Vs=8~30V |
|
二線制：4~20mA+HART /Vs=12~32V |
|
|
三線制：0～5V /Vs=8.5~30V或Vs=3.1～8V(同時需高于最大輸出電壓0.4V) |
|
|
三線制：0～10V /Vs=12~30V |
|
|
四線制：Modbus-RTU/RS485 /Vs=10~30V |
|
|
二線制：1路繼電器開關/Vs=18~30V |
|
|
性能 |
|
|
精度② |
±0.5%F.S @25℃(標準精度) |
|
±0.2%F.S @25℃(提高精度) |
|
|
長期穩定性 |
±0.25%F.S/年(0.5級標準精度) |
|
±0.2%F.S/年(0.2級標準精度) |
|
|
溫補特性 |
|
|
補償溫度范圍 |
0~70℃ (0.5級標準精度) |
|
-10~80℃(0.2級提高精度) |
|
|
注：量程≤20kPa請咨詢 |
|
|
零點溫漂 |
±1.0%F.S參比25℃,溫補范圍內 (≤20kPa量程的溫漂±1.5%F.S,0~70℃) |
|
滿度溫漂 |
±1.0%F.S參比25℃,溫補范圍內 (≤20kPa量程的溫漂±1.5%F.S,0~70℃) |
①注:測量單位可換算為ftH20 4℃℃、inH20 4°C.m、mm等，當以m、mm等作為單位時給出測量介質的密度值
②注:精度符合IEC 60770(非線性，遲滯性，重復性)
|
環境條件 |
|
|
溫度范圍 |
使用環境溫度：-40~80°C |
|
測量介質溫度：-40~80°C |
|
|
儲存溫度：-40~85°C |
|
|
防護等級 |
IP68 |
|
電氣保護 |
|
|
反極性保護 |
無損害，電路不工作 |
|
絕緣 |
|
|
絕緣電阻 |
>20MΩ,500VDC |
|
絕緣強度③ |
<2mA @500VDC |
③注：施加500VAC 50Hz試驗電壓，歷時1min無擊穿和飛弧現象
結構材料
|
部位 |
說明 |
|
探頭外殼材料 |
304 |
|
316L |
|
|
傳感器 |
硅壓阻，316L材質 |
|
傳感器密封圈 |
氟素橡膠FKM(適用溫度范圍-20~200℃) |
|
丁腈橡膠NBR(適用溫度范圍-40~120℃) |
|
|
電纜 |
PU聚氨酯電纜，外徑(7.2±0.2)mm |
|
NBR丁腈電纜，外徑(7.2±0.2)mm |
|
|
過濾環 |
316L材質 |
|
陶瓷材質 |
選型說明
|
代號及說明 |
備注 |
|||||||||||||||
|
LFT3010 |
防泥沙型液位變送器 |
型號 |
||||||||||||||
|
|
量程 |
0~1...500mH?O |
量程范圍 |
|||||||||||||
|
|
0.5 |
±0.5%F.S |
精度 |
|||||||||||||
|
0.2 |
±0.2%F.S |
|||||||||||||||
|
|
|
A4 |
4～20mA |
輸出方式 |
||||||||||||
|
HART |
4-20mA+HART |
|||||||||||||||
|
V05 |
0一5V |
|||||||||||||||
|
V10 |
0一10V |
|||||||||||||||
|
M |
RS485 |
|||||||||||||||
|
D |
1路繼電器 |
|||||||||||||||
|
|
1 |
NBR丁腈 |
電纜材質 |
|||||||||||||
|
2 |
PU聚氨酯 |
|||||||||||||||
|
|
1 |
316L,硅壓阻 |
傳感器 |
|||||||||||||
|
|
|
1 |
304 |
探頭材質 |
||||||||||||
|
2 |
316L |
|||||||||||||||
|
|
1 |
316L過濾環 |
過濾環材質 |
|||||||||||||
|
2 |
陶瓷過濾環 |
|||||||||||||||
|
|
|
|
1 |
氟橡膠FKM |
密封圈材質 |
|||||||||||
|
2 |
丁腈NBR |
|||||||||||||||
|
|
|
10 |
10米 |
出線長度 |
||||||||||||
|
1 |
||||||||||||||||
|
LFT30100~1mH?O 0.2 D 2 1 1 2 1 10 |
選型舉例 |
|||||||||||||||
